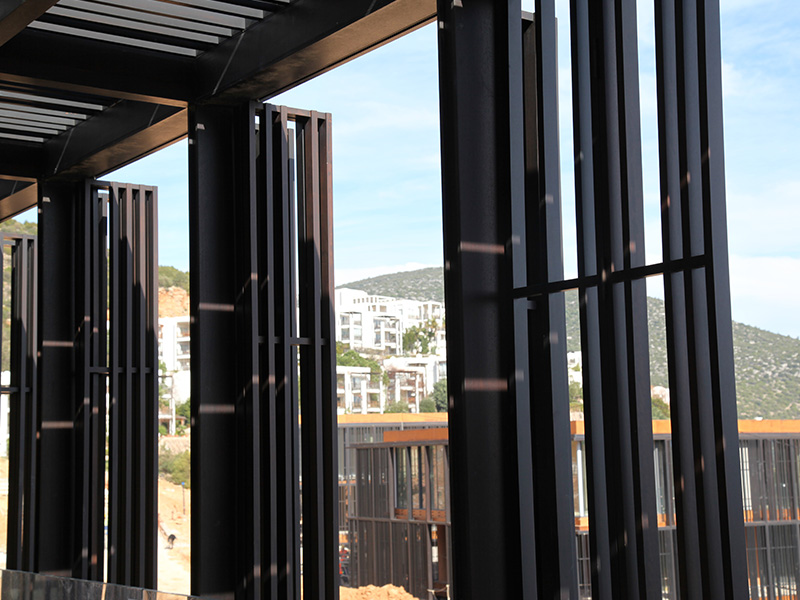

SHF-01 sisteminde, proje özelinde tasarlanacak paneller, ray merkezinde akordeon mantığında katlanma hareketi yapmaktadır. Paneller içeri doğru katlandığından, dışarıdan bakıldığında cephede bütün sistemler hem yüz olarak görünür. Sistem, özel olarak tasarlanan kollu kilit sistemi sayesinde yalnızca içerden açabilmeye olanak verir.

Teknik Özellikler

Maksimum Panel Genişliği (mm)

Maksimum Panel Yüksekliği (mm)

4000

Maksimum Panel Ağırlığı (kg)

Maksimum Panel Kombinasyonu

10 Sağ + 10 Sol

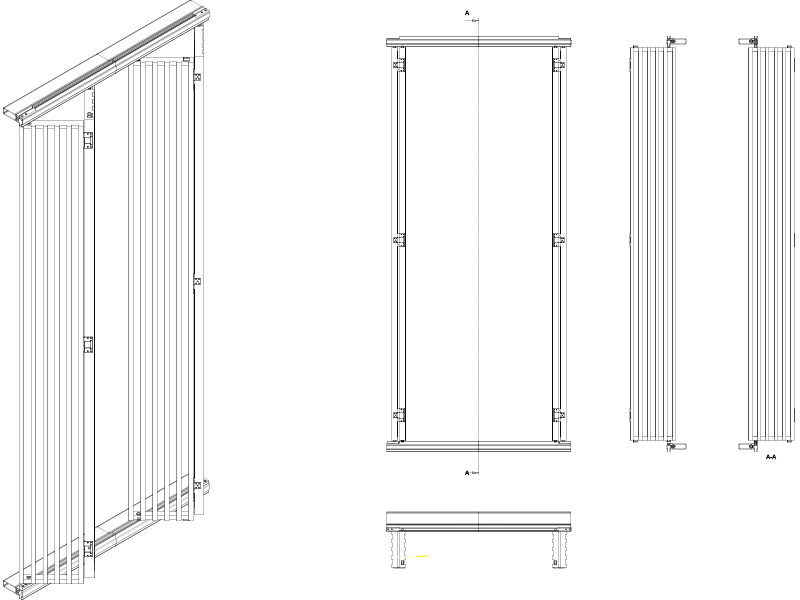

Sistemde 8mm boşluğun bütün paneller arasında standart olabilmesi için ilk ve son paneller diğerpanellere göre 7.5mm daha geniş olarak tasarlanmıştır.

Karşılıklı çalışmada paneller arasında boşluk 8mm’ye kadar düşürülebilir.

Paneller katlandığında minimum HATVE = 50mm olabilmektedir. Panellerde kullanılacak çerçeve kalınlığı buna göre seçilmelidir.

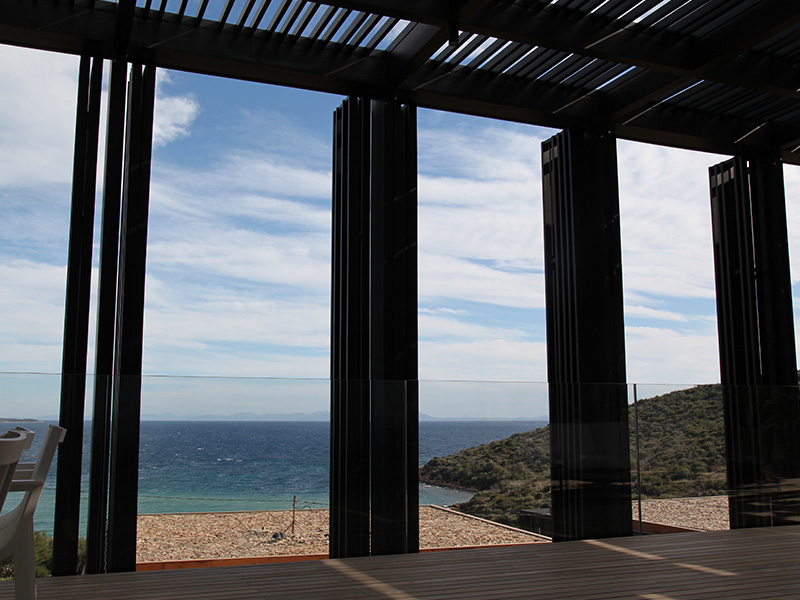

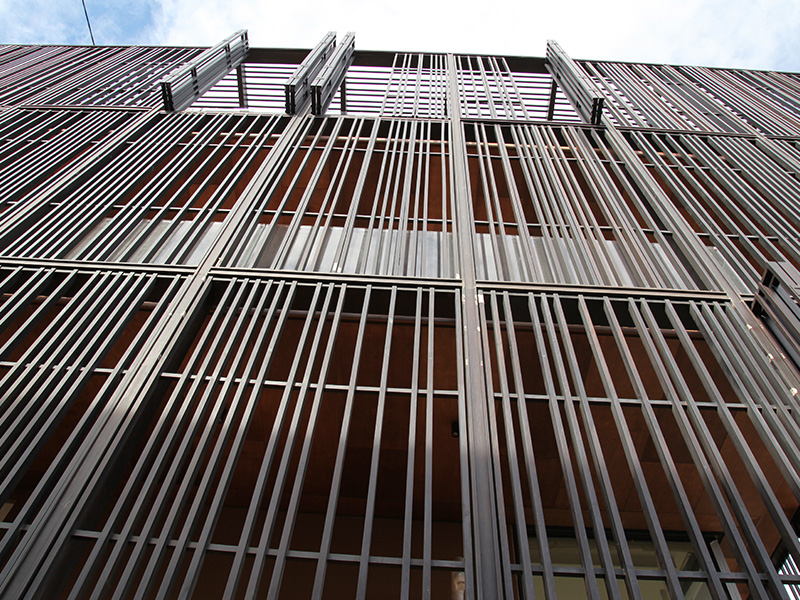

Panellerin içeriye doğru katlanabilmesinden ötürü dışarıdan cephenin tek hizada görünmesini sağlar

Projeye göre farklı panel ve sistem çözümleri geliştirilebilir.
